Autor: Marcin J.
Opis
Zastosowanie. Projektor był przeznaczony do oświetlenia terenów otwartych (boiska sportowe, stacje rozrządowe, tereny portowe, kopalnie odkrywkowe itp.) oraz do iluminacji obiektów architektonicznych.
Budowa. Obudowa projektora jest wykonana z blachy aluminiowej i pokryta lakierem piecowym. Dolna część obudowy, w której umieszczono przyłącze elektryczne, jest wykonana jako odlew ze stopu aluminium. Projektor jest wyposażony z trójkrzywiznowe zwierciadło wykonane z blachy aluminiowej elektropolerowanej. Położenie źródła światła w ogniskowej zwierciadła można regulować za pomocą pokrętła znajdującego się w tylnej części obudowy. Wymiana źródła światła odbywa się po otwarciu szyby wykonanej ze szkła hartowanego, umieszczonej w ramce i przymocowanej do korpusu za pomocą zawiasów i czterech zatrzasków. Projektor jest przystosowany do mocowania na płaszczyźnie i może obracać się w płaszczyźnie poziomej o kąt 360°, a w płaszczyźnie pionowej o kąt 40° w dół i 90° w górę od poziomu. W przypadku stosowania lamp rtęciowych należy szeregowo z lampą łączyć odpowiedni dławik. Dławik o mocy 400 W znajduje się w obudowie projektora. Projektor typu PU-15 jest przystosowany do żarówek głównego szeregu o mocy 500 W, 1000 W i projekcyjnych 1000 W, 1500 W, rtęciówek LR 400 W, 700 W, 1000 W.
Dane Techniczne:
| Producent: | Mesko |
| Lata produkcji: | 80-te |
| Materiał | blacha aluminiowa |
| Źródło Światła | Wysokoprężna lampa rtęciowa, Żarówka, żarówka projekcyjna |
| Moc | 1000W, 1500W, 400W, 500W, 700W |
| Ilość źródeł światła | 1 |
| Rodzaj oprawy | Zamknięta |
| Zastosowanie | boiska sportowe, stacje rozrządowe, tereny portowe, kopalnie odkrywkowe, obiekty architektoniczne |
| Dokumentacja PDF | Pobierz |

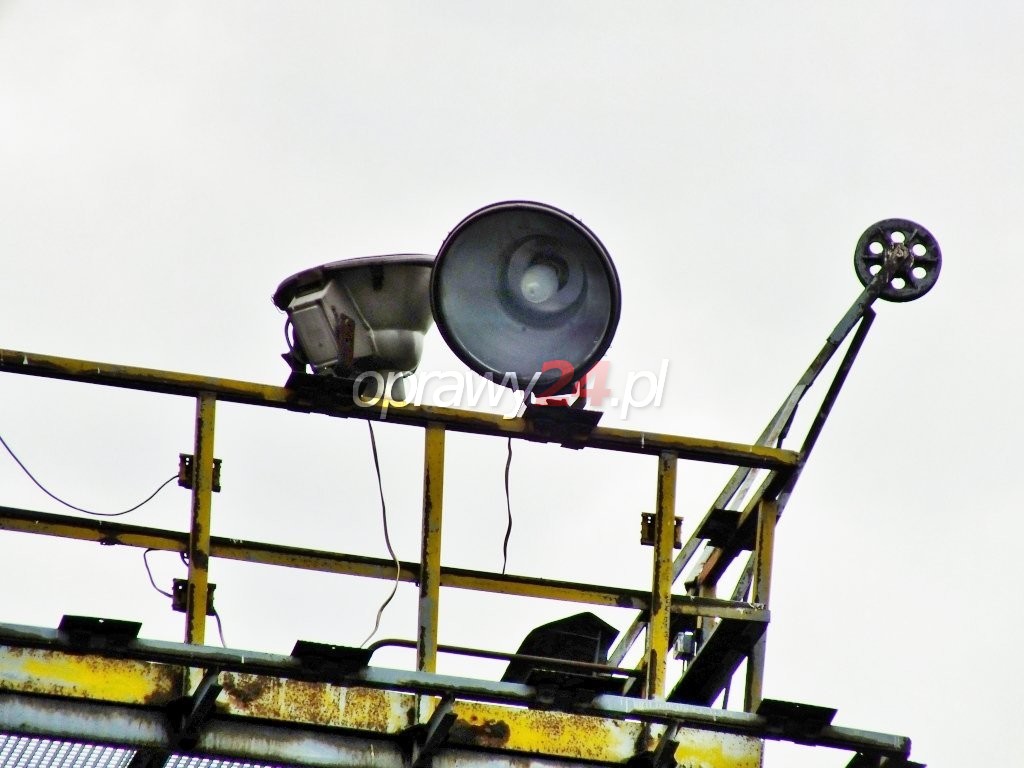

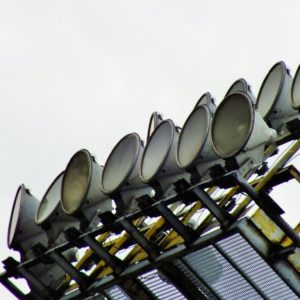

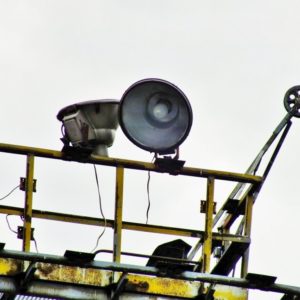

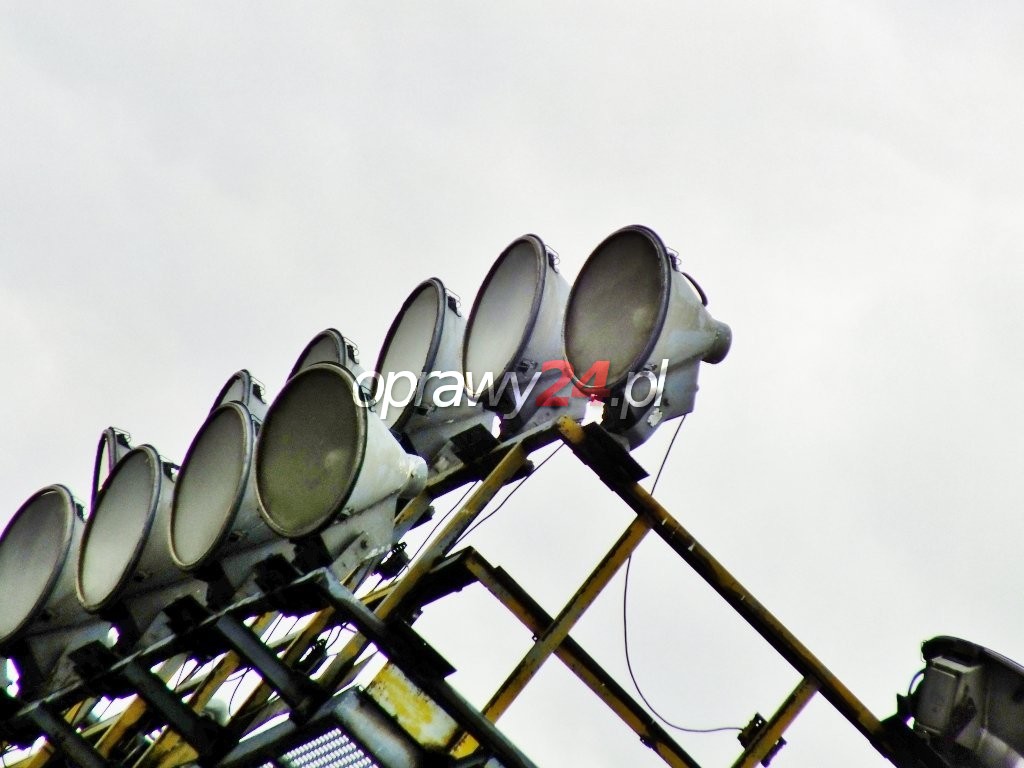

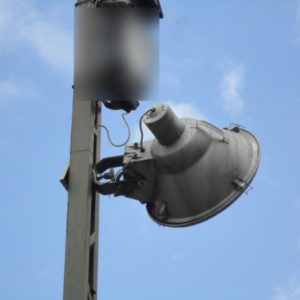

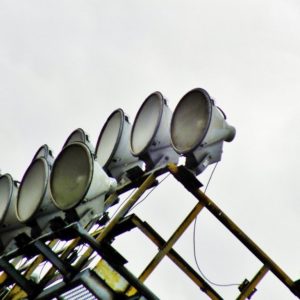

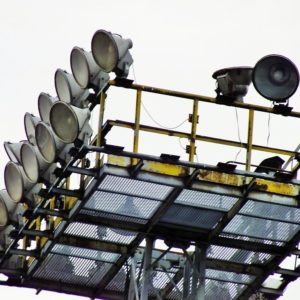

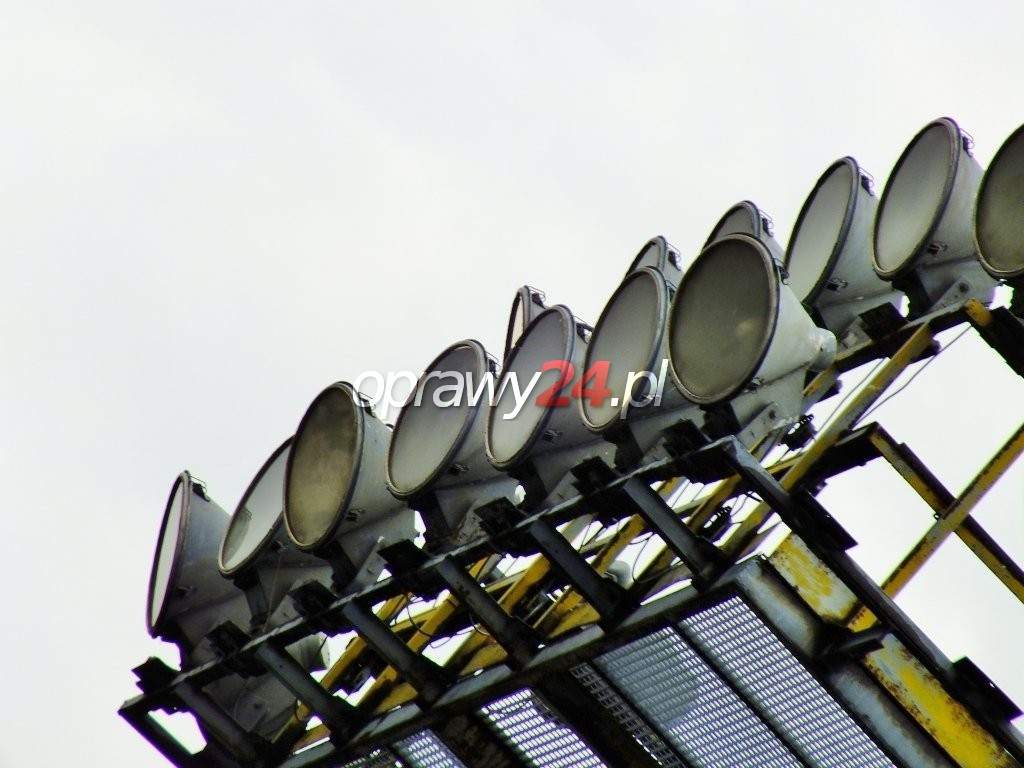

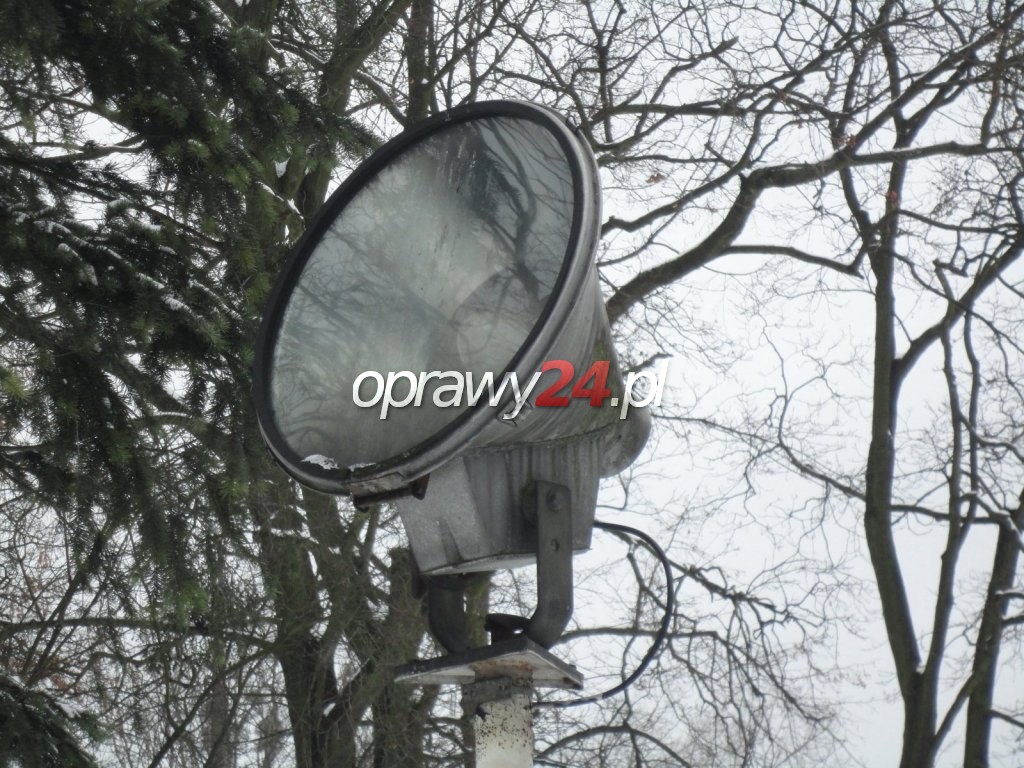

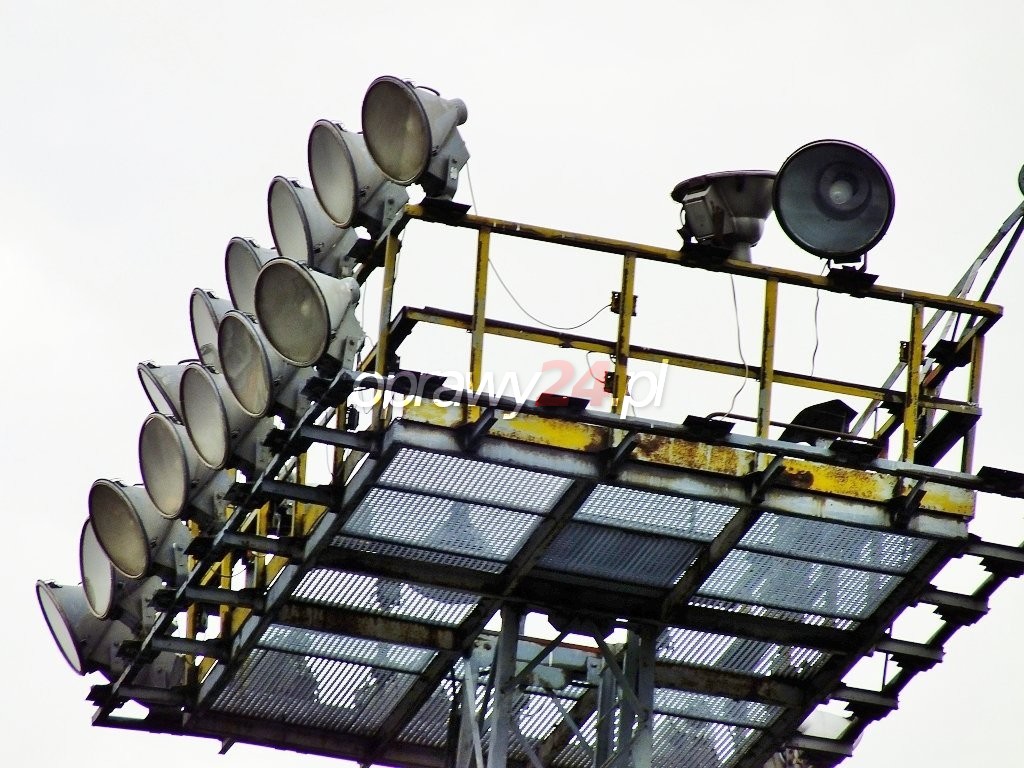

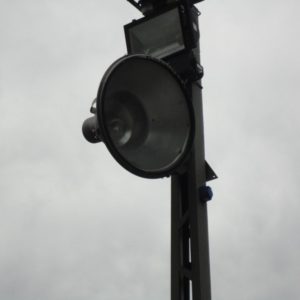

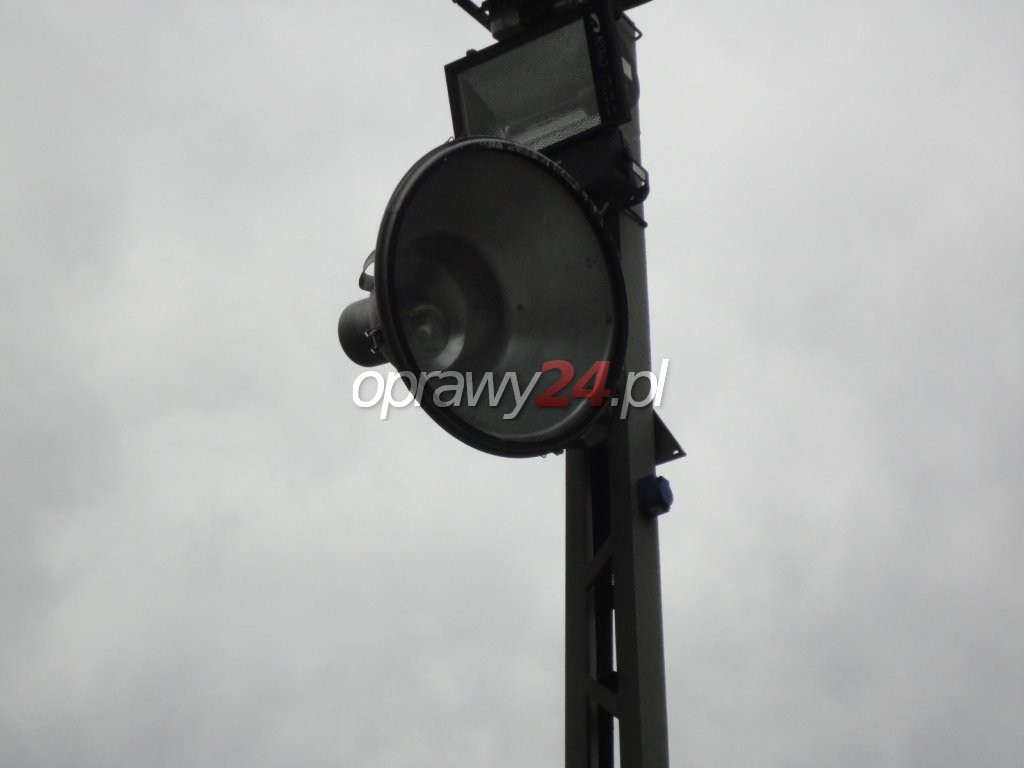

Zdjęcia:
Autor: Marcin J.
Autor: Marcin J.
Autor: Michał K.
Autor: Michał K.
Autor: Michał K.
Autor: Michał K.
