Zastosowanie. Oprawa była przeznaczona do oświetlenia ulic, placów, terenów przemysłowych i innych przestrzeni otwartych.

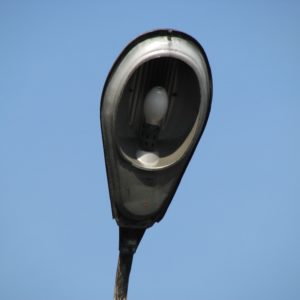

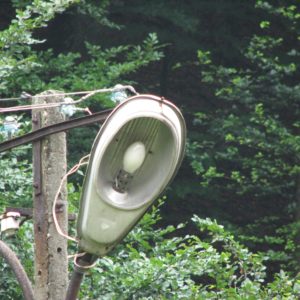

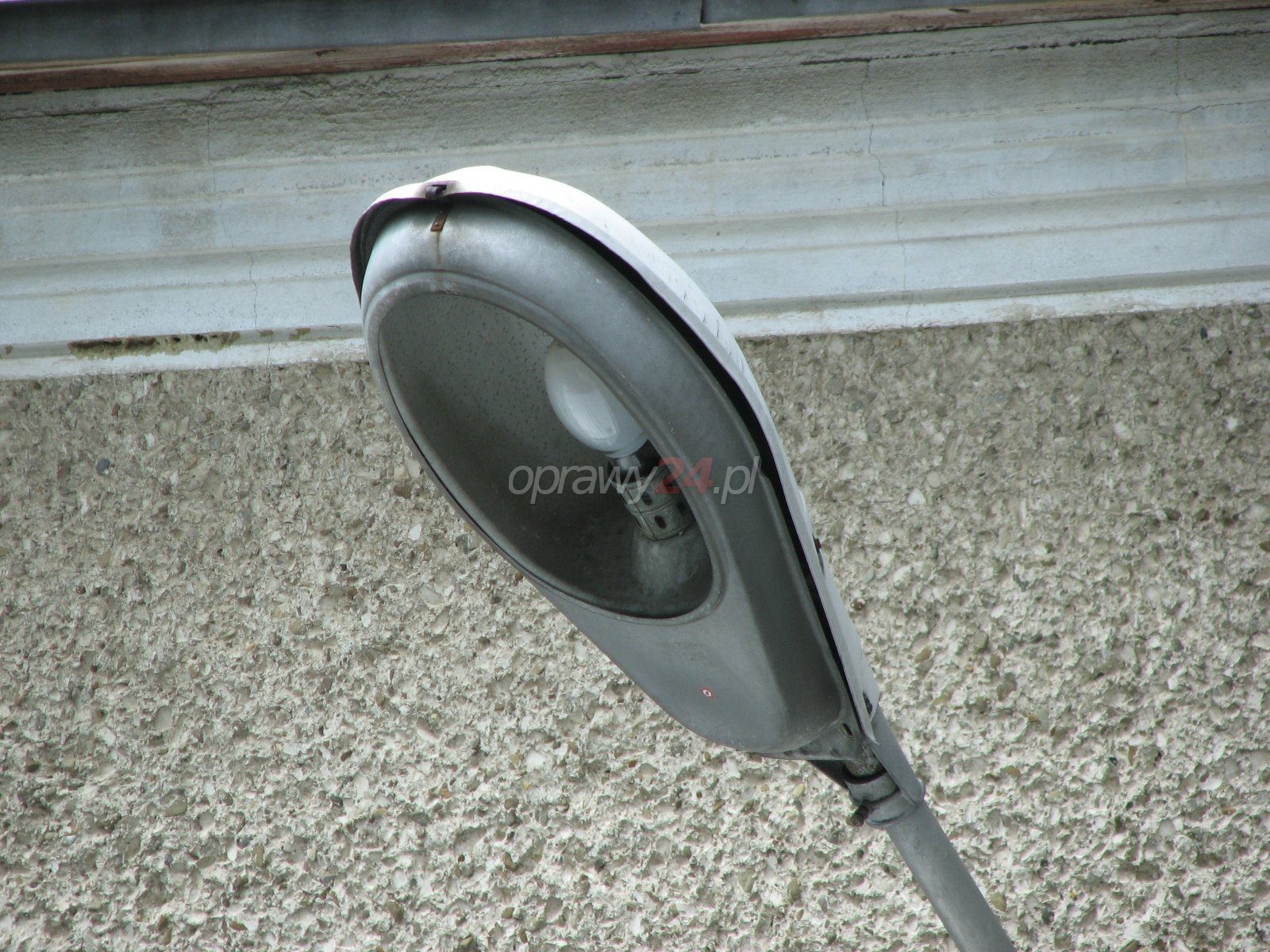

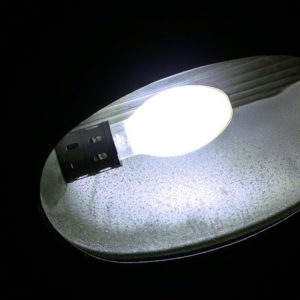

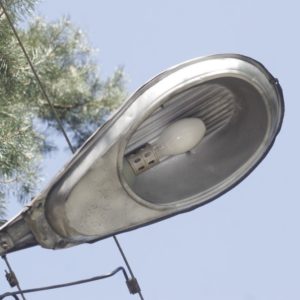

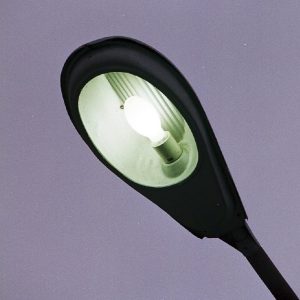

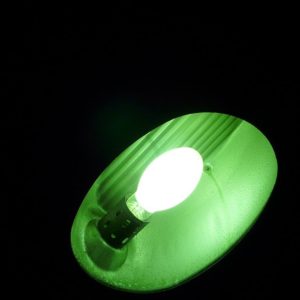

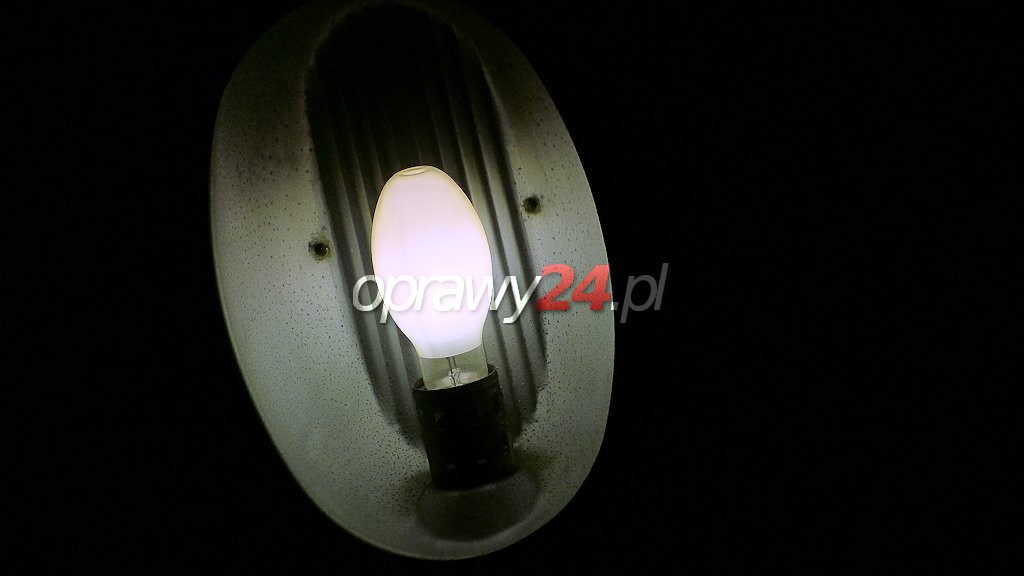

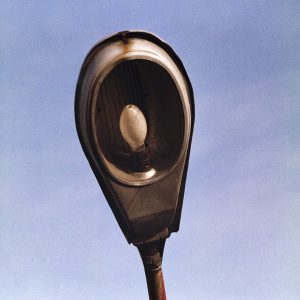

Budowa. Częścią nośną oprawy jest uchwyt oprawy wykonany ze stopu aluminium jako odlew ciśnieniowy. Do uchwytu są przymocowane osprzęt stabilizacyjny oraz obudowa oprawy wykonana z blachy aluminiowej i na zewnątrz pokryta emalią piecową. Oprawa jest wyposażona w odbłyśnik kierunkowy z blachy aluminiowej elektropolerowanej. Lampa rtęciowa jest umieszczona poziomo. Dławik jest umieszczony w obudowie metalowej i zalany żywicą. Oprawę instaluje się na wysięgniku o maksymalnej średnicy zewnętrznej 48 mm.

Wersje: W stosunku do poprzednich wersji górna klapa miała bardziej pionowo ścięte zakończenie, zaś dolna bardziej strome. Z kolei wersja druga oprawy charakteryzowała się zakończeniem dolnej klapy w postaci pochyłego schodka.


Dane Techniczne:

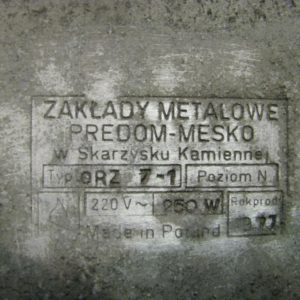

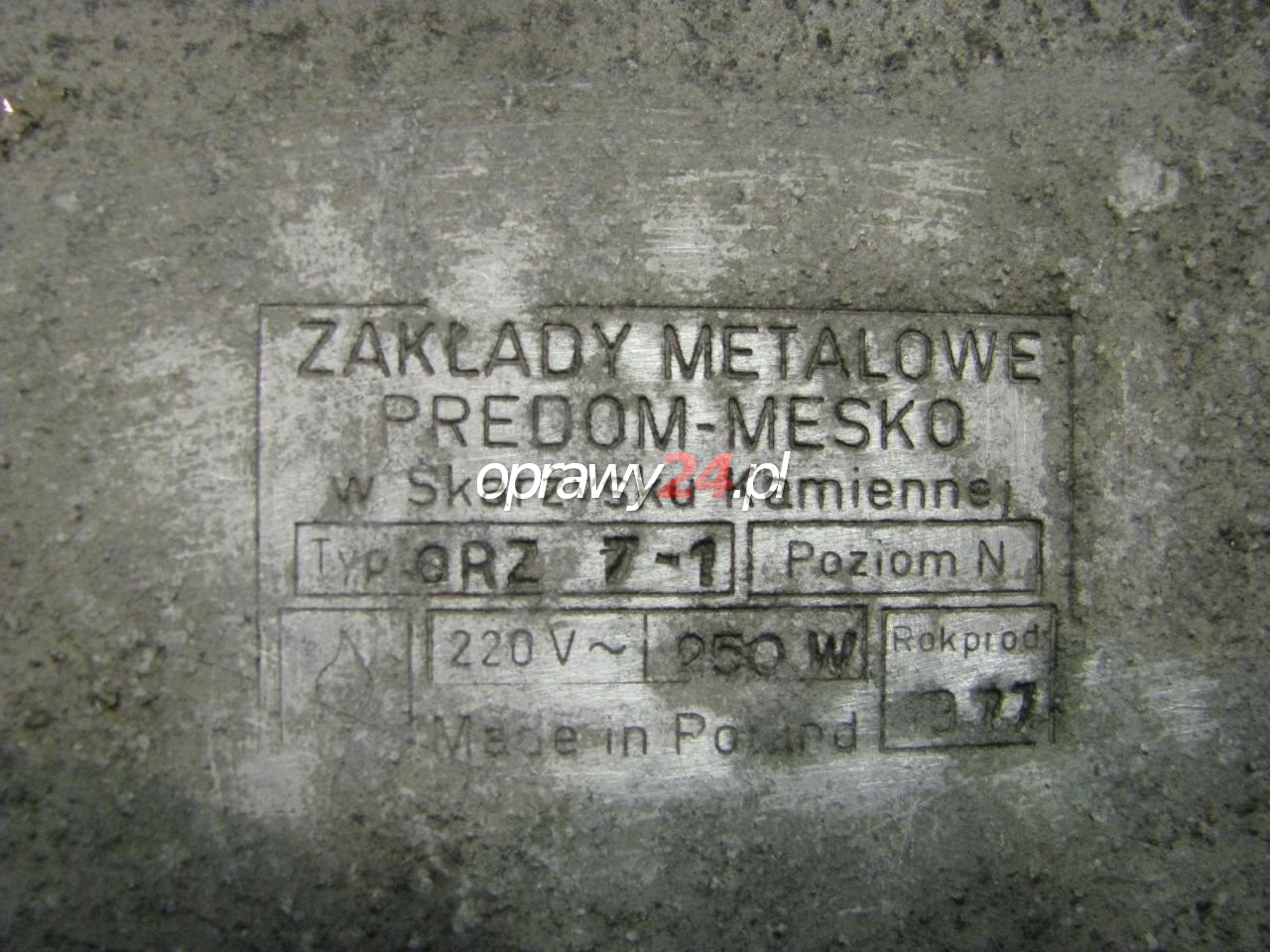

Producent: Mesko
Lata produkcji: 80-te
Materiałblacha aluminiowa
Źródło Światła Wysokoprężna lampa rtęciowa
Moc 250W
Ilość źródeł światła1
Rodzaj oprawy Otwarta
Zastosowanieulice, place, tereny przemysłowe
Dokumentacja PDF Pobierz

Zdjęcia:

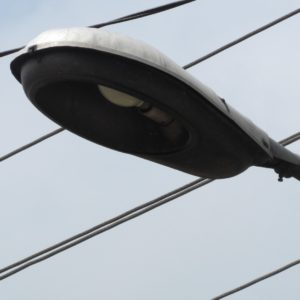

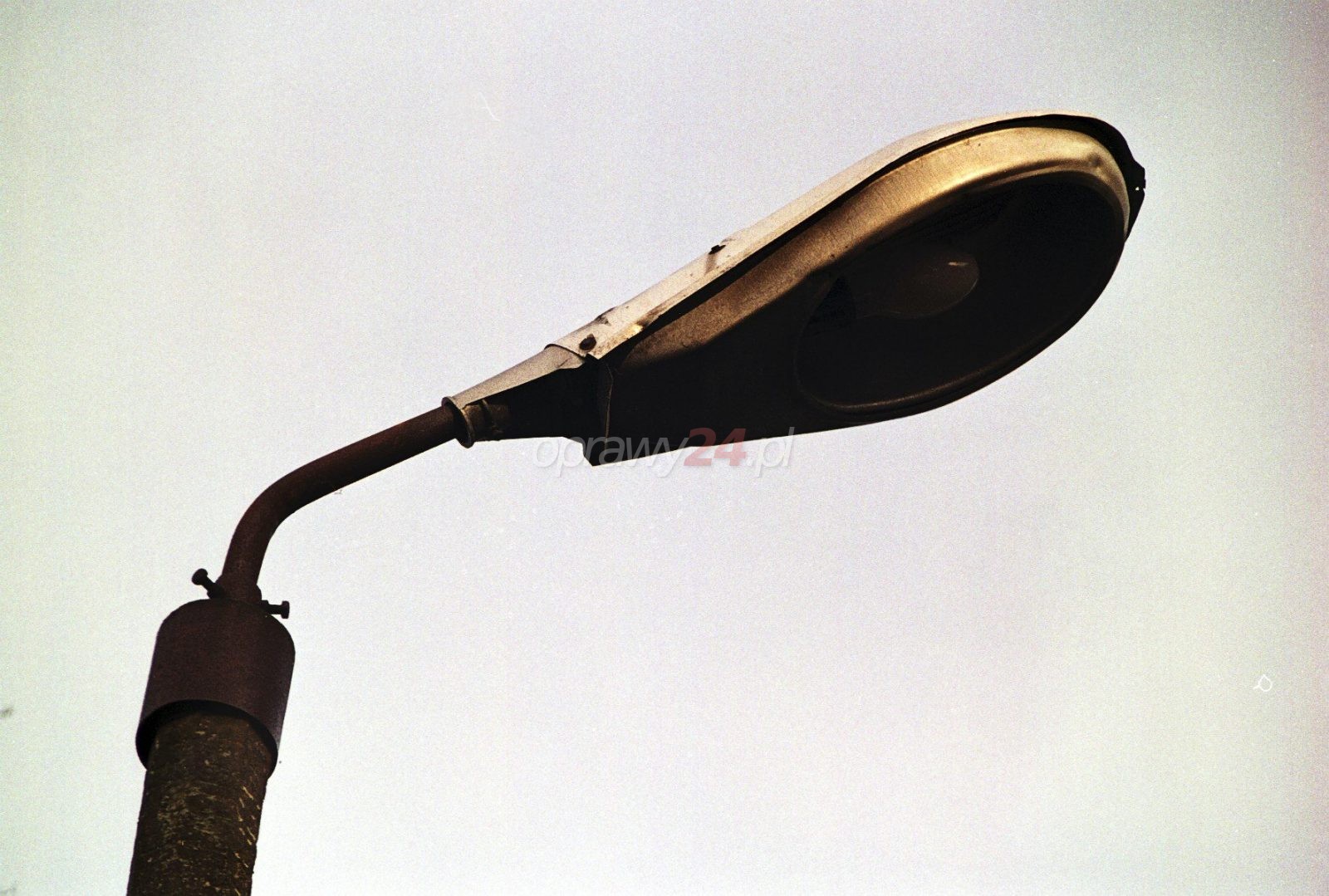

Autor: Konrad

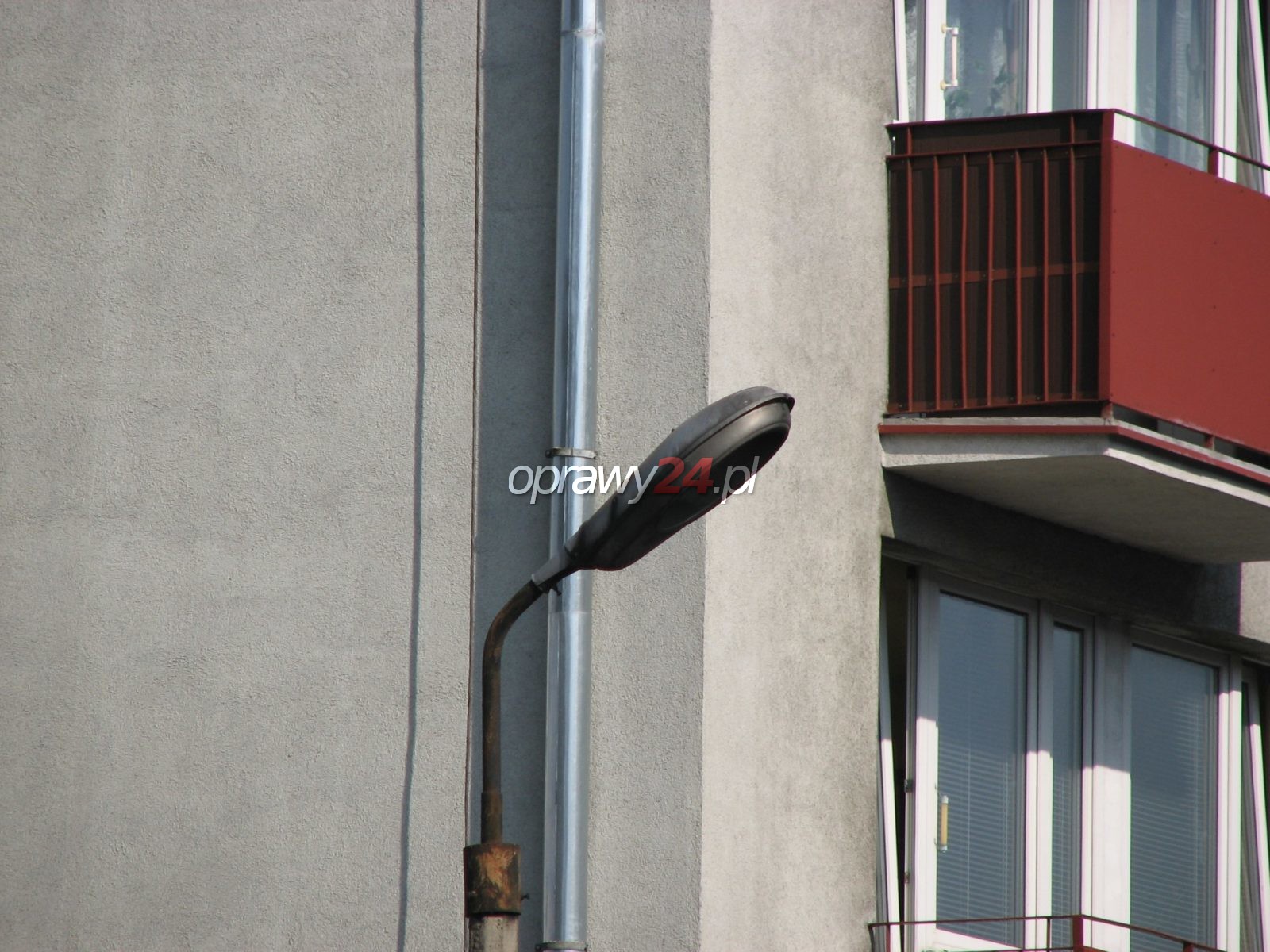

Autor: Konrad

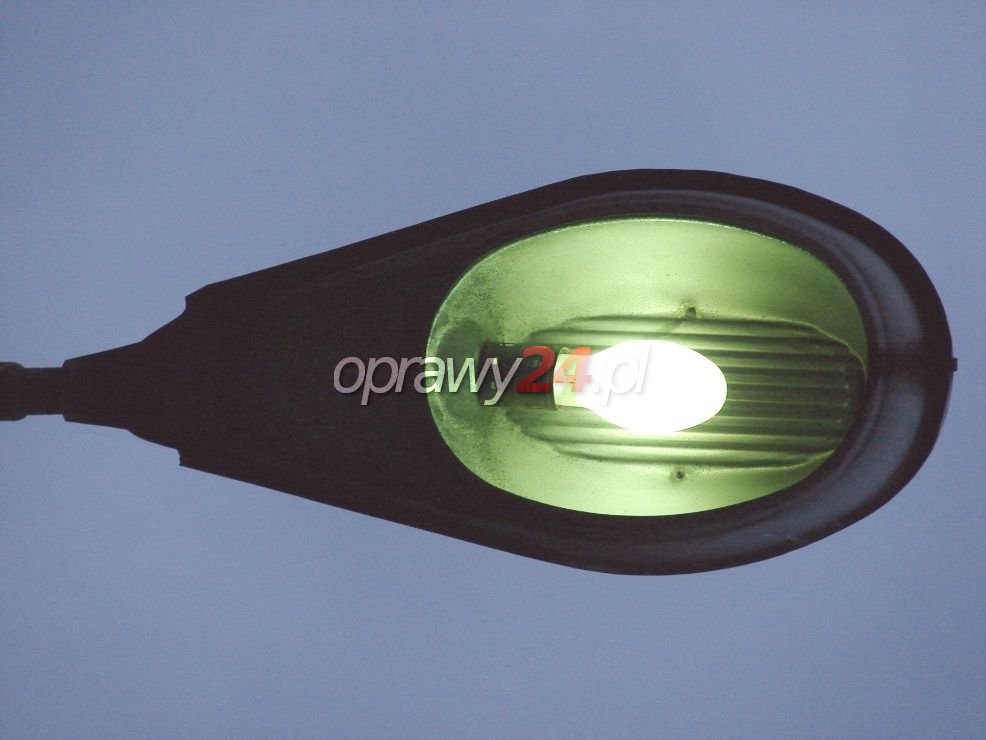

Autor: Konrad

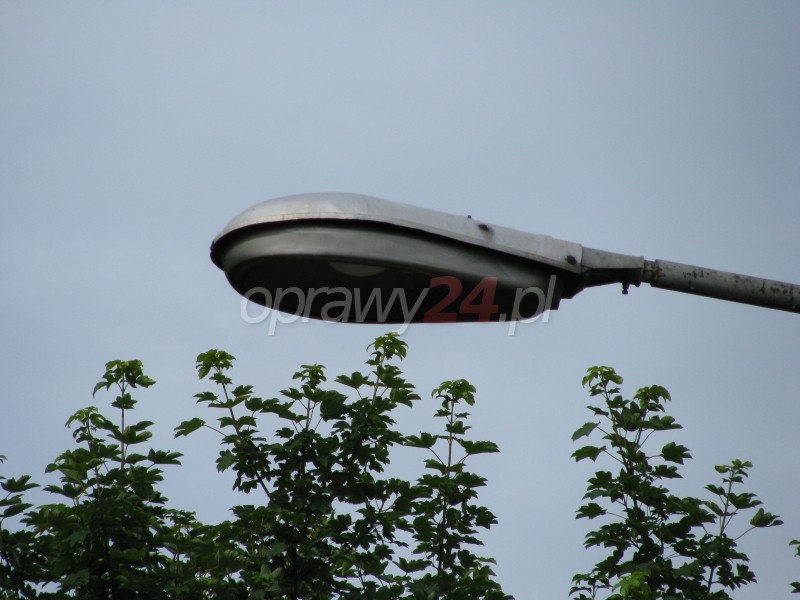

Autor: Konrad

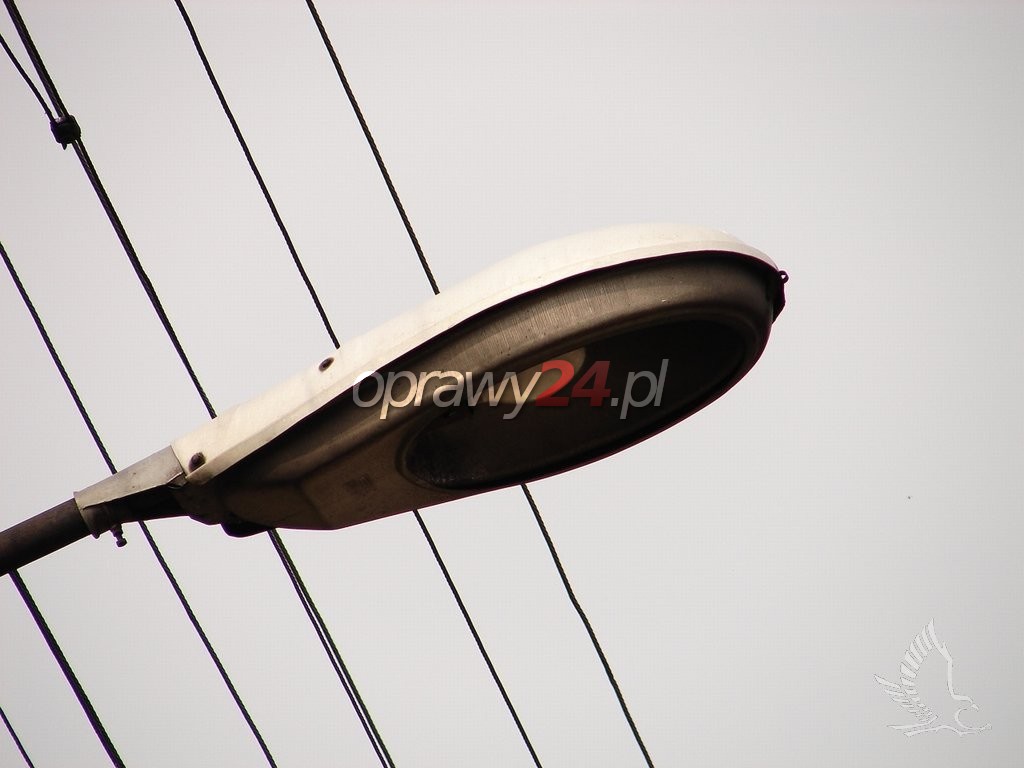

Autor: Konrad

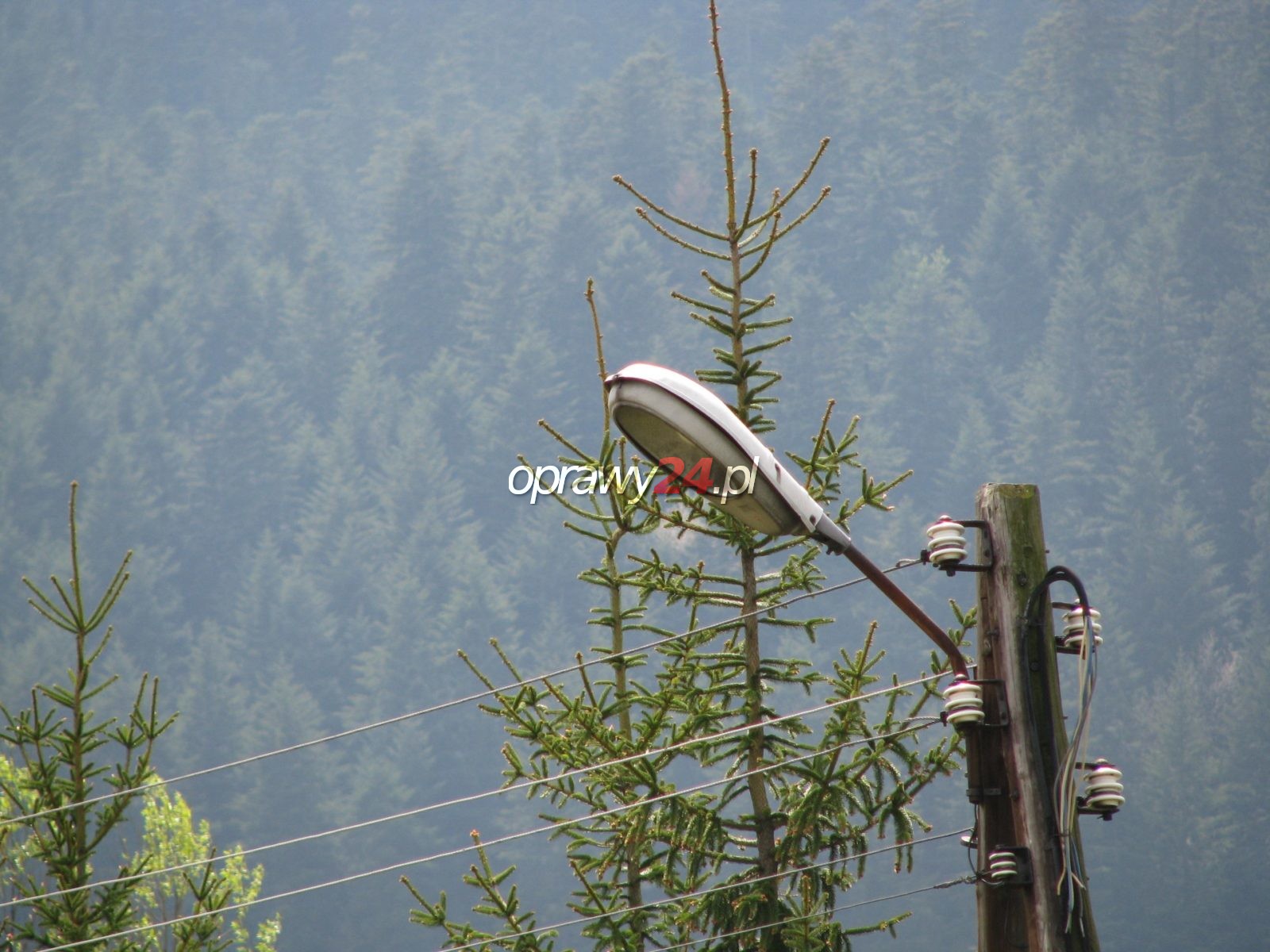

Autor: Jan

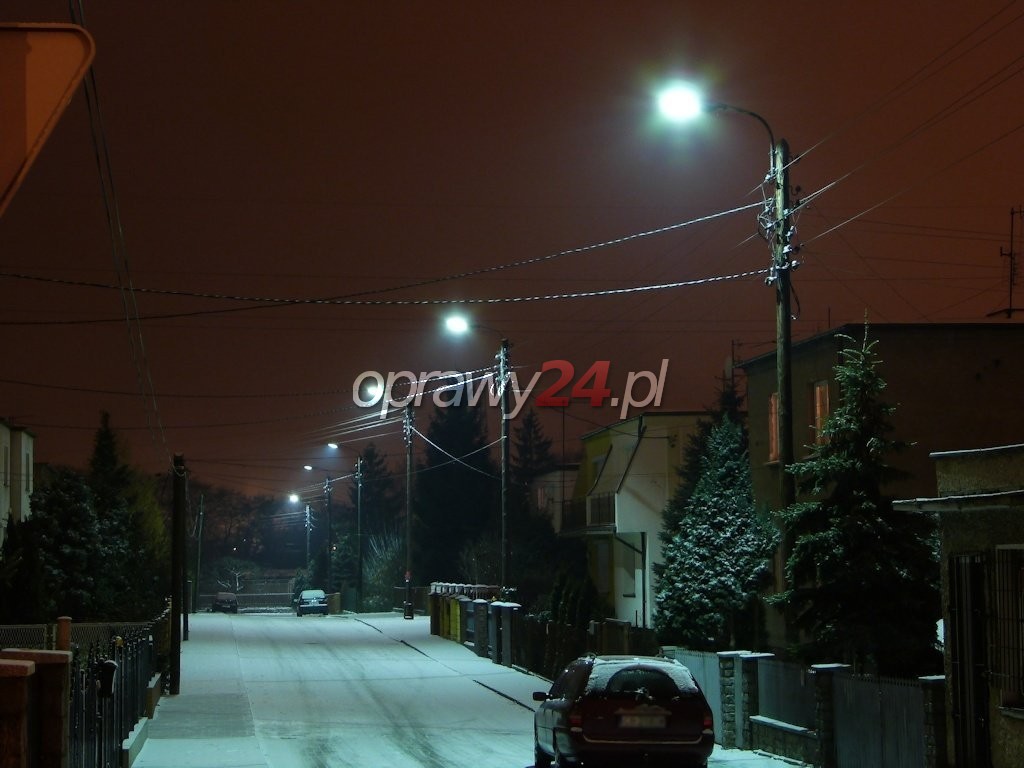

Autor: Jan

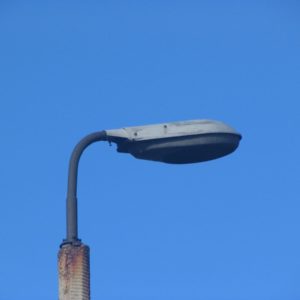

Autor: Michał Z.
