Opis
Zastosowanie. Projektor był przeznaczony do oświetlenia terenów otwartych (boiska sportowe, stacje rozrządowe, tereny portowe, kopalnie odkrywkowe itp.) oraz do iluminacji obiektów architektonicznych.
Budowa. Korpus projektora jest wykonany z blachy aluminiowej, a podstawa oraz puszka przyłączeniowa są odlane z aluminium. Wewnątrz korpusu są umieszczone: statecznik, układ zapłonowy, oprawka lampy oraz trójkrzywiznowy odbłyśnik. Za pomocą pokrętła znajdującego się w tylnej części korpusu można regulować położenie źródła światła w odniesieniu do ogniska odbłyśnika. Powierzchnię czołową projektora stanowi szyba ze szkła hartowanego, umieszczona w ramce i połączona z korpusem za pomocą zawiasu i czterech zamków umieszczonych na jego obwodzie. Obrotowe zamocowanie projektora na podstawie oraz wysięgnikach umożliwia regulację jego położenia w zakresie kątów: 360° – w płaszczyźnie poziomej, 40° w dół i 90° w górę – w płaszczyźnie pionowej. Statecznik należy umieszczać osobno, poza oprawą.
Dane Techniczne:
| Producent: | Mesko |
| Lata produkcji: | 80-te |
| Materiał | blacha aluminiowa |
| Źródło Światła | Wysokoprężna lampa rtęciowa, Wysokoprężna lampa rtęciowo-halogenkowa |
| Moc | 1000W, 400W, 700W |
| Ilość źródeł światła | 1 |
| Rodzaj oprawy | Zamknięta |
| Zastosowanie | boiska sportowe, stacje rozrządowe, tereny portowe, kopalnie odkrywkowe, obiekty architektoniczne |
| Dokumentacja PDF | Pobierz |

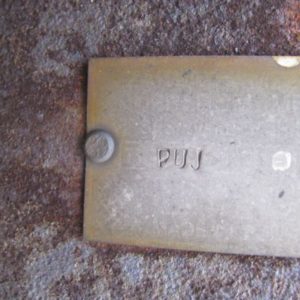

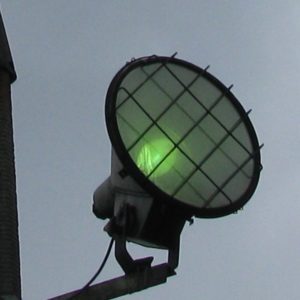

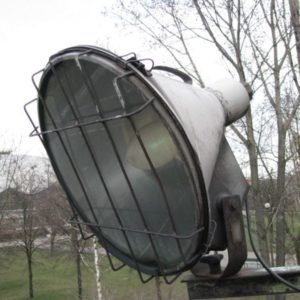

Zdjęcia:
Autor: Maciej Ś.
Autor: Maciej Ś.
Autor: Maciej Ś.
