Autor: Adam B.
Opis
Zastosowanie. Oprawa była przeznaczona do oświetlenia autostrad, węzłów komunikacyjnych, dróg, ulic, uliczek osiedlowych i innych terenów otwartych. Oferowana była także wersja oprawy przeznaczona do oświetlenia ścieżek rowerowych oraz ciągów pieszych.
Budowa. Obudowa oprawy wykonana jest z odlewanego ciśnieniowo aluminium. Oprawa posiada system optyczny zapobiegający zanieczyszczeniu oświetleniem. System optyczny stanowi odbłyśnik wykonany z aluminium 99.85 wytłaczanego, anodowanego i wybłyszczanego. Oprawa posiada jednoczęściową, otwieraną zawiasowo, pokrywę wykonaną z odlewanego ciśnieniowo aluminium. Stalowy zaczep zamykający, zabezpiecza przed przypadkowym otwarciem. Komora lampowa jest zamknięta kloszem ze szkła hartowanego o grubości 5 mm, odpornego na wstrząsy termiczne i uderzenia (próby UNI EN 12150-1: 2001). Obudowa oprawy jest malowana proszkowo w kolorze grafitowym, natomiast pokrywa w kolorze srebrnym. Jest ona odporna na korozję i oddziaływanie środowiska o dużym zasoleniu. Okablowanie: Zasilanie 230V/50 Hz. Przewód zakończony zaciskami z mosiądzu okrętowego, uszczelniony silikonem, przekrój 1 mm2. Zacisk L+N z nylonu do wprowadzenia przewodu o maksymalnym dopuszczalnym przekroju 2,5 mm2. Okablowanie umieszczone jest na modułowej płytce z przewodami do podłączenia linii i podstawy lampy. Z filtrem przeciwkondensacyjnym. Możliwość zamocowania wyłącznika zmierzchowego.
Podczas konserwacji pokrywa pozostaje zaczepiona dzięki mechanizmowi zabezpieczającemu przed przypadkowym zamknięciem. Uszczelka z materiału ekologicznego (guma silikonowa). Montaż regulowany, na szczycie słupa o średnicy 60 z czteropozycyjnym nachyleniem od 0° do 15°. Montaż regulowany, na wysięgniku z pięciopozycyjnym nachyleniem od 0° do 20° w kierunku przeciwnym do ruchu wskazówek zegara oraz trójpozycyjnym od 20° do 10° w kierunku zgodnym z ruchem wskazówek zegara oraz standardowy odłącznik.
Wersje. Oprawa była dostępna w wersjach: do lamp sodowych o mocach 70 W, 100 W, 150 W, 250 W; do lamp metalohalogenkowych o mocach 100 W, 150 W.
Dane Techniczne:
| Producent: | Disano |
| Lata produkcji: | pierwsza dekada XXI wieku |
| Materiał | odlewane ciśnieniowo aluminium |
| Źródło Światła | lampa sodowa, Wysokoprężna lampa metalohalogenkowa, Wysokoprężna lampa sodowa |
| Moc | 100W, 150W, 250W, 70W |
| Ilość źródeł światła | 1 |
| Rodzaj oprawy | Zamknięta |
| Zastosowanie | węzły komunikacyjne, autostrady, drogi, ulice, ciągi pieszo-rowerowe, inne tereny otwarte |

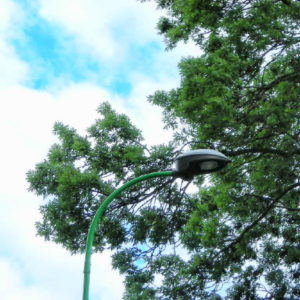

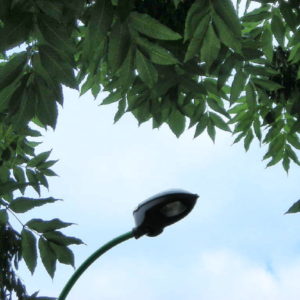

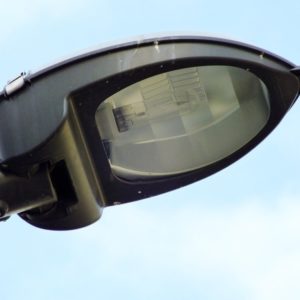

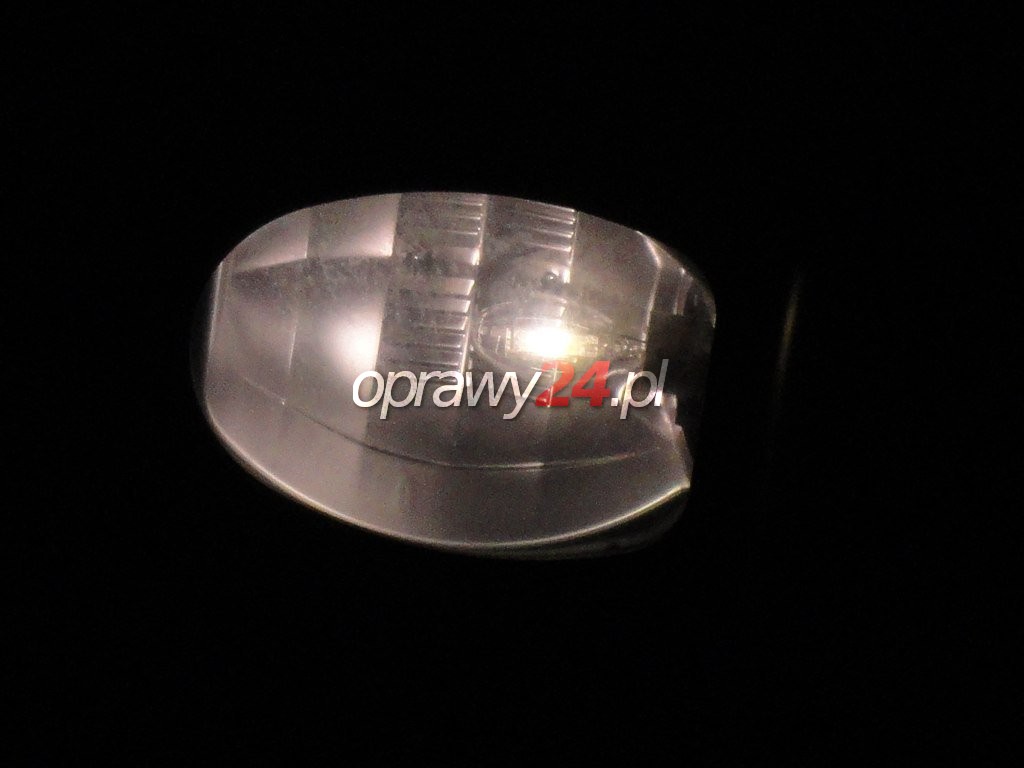

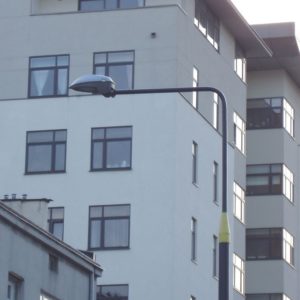

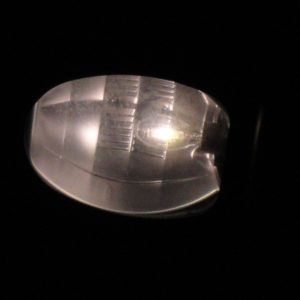

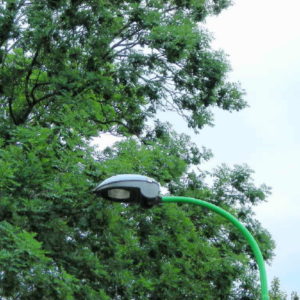

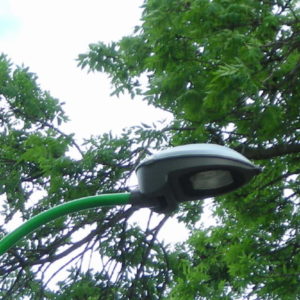

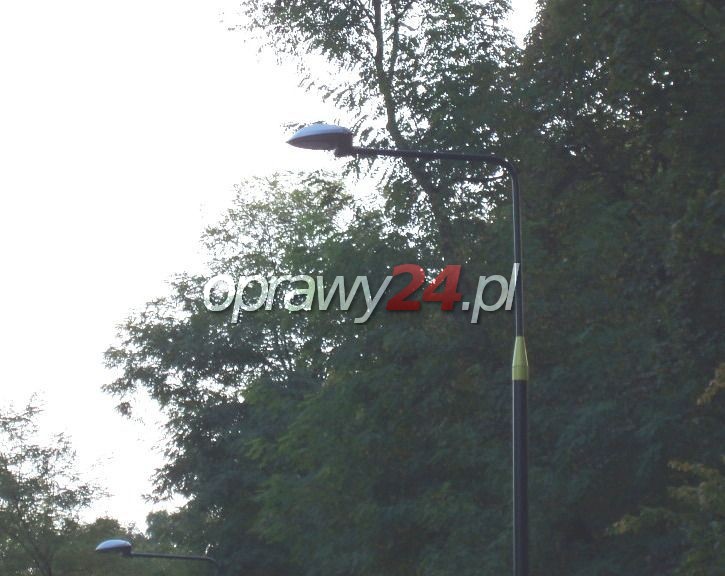

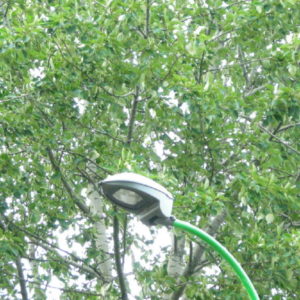

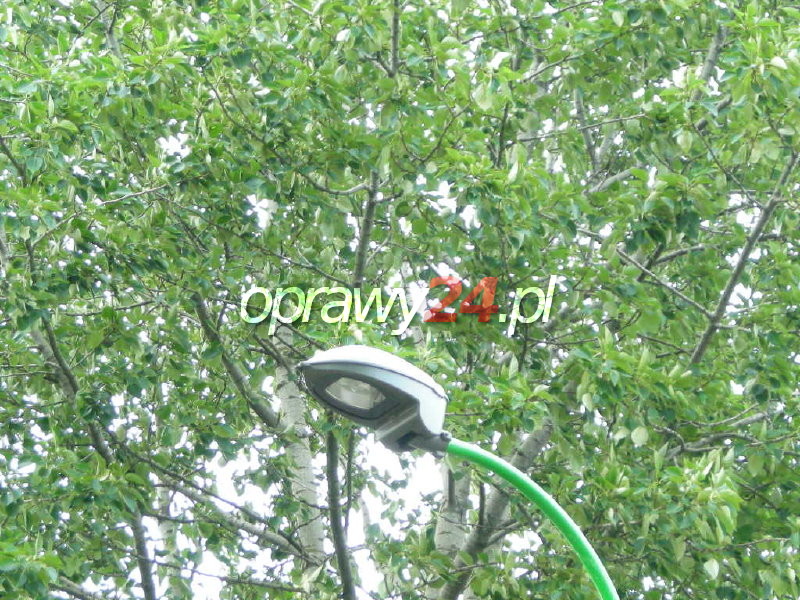

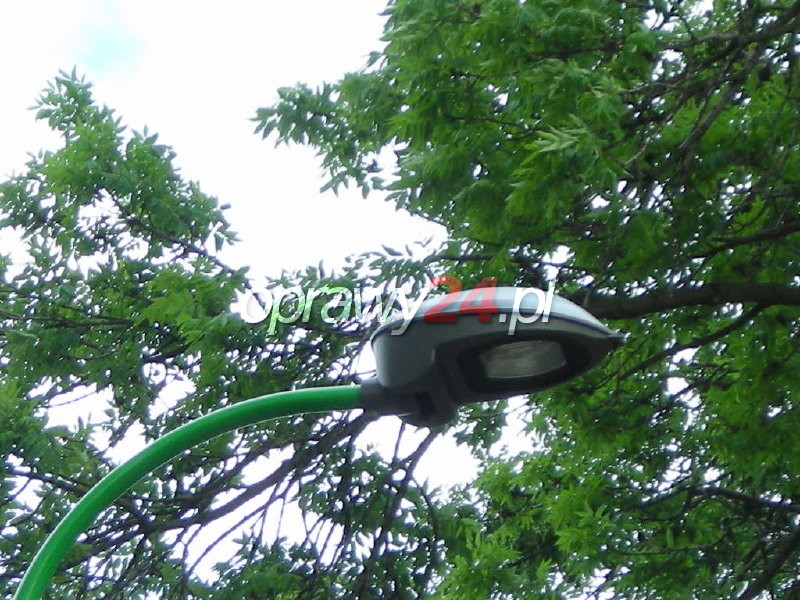

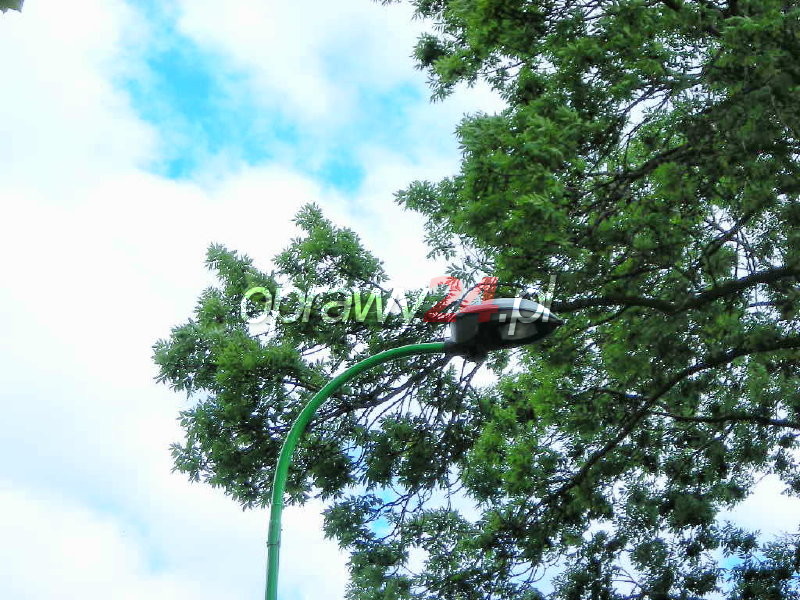

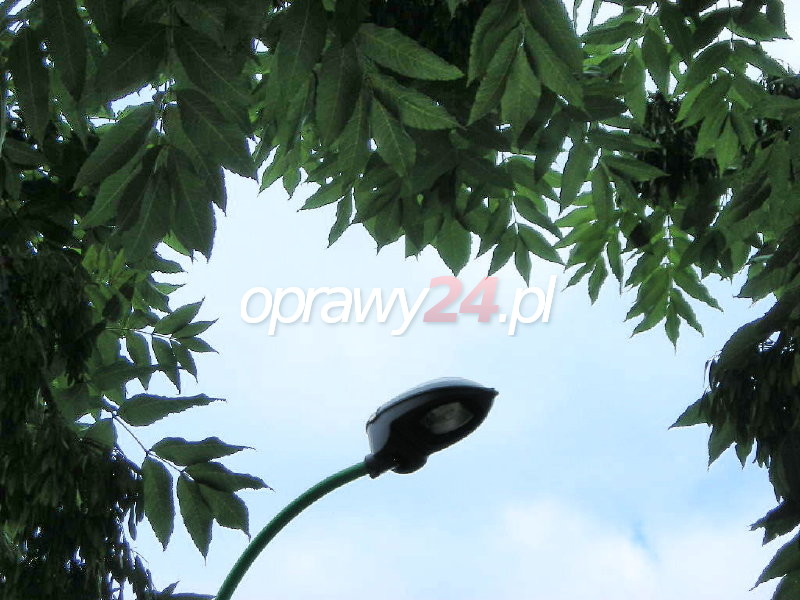

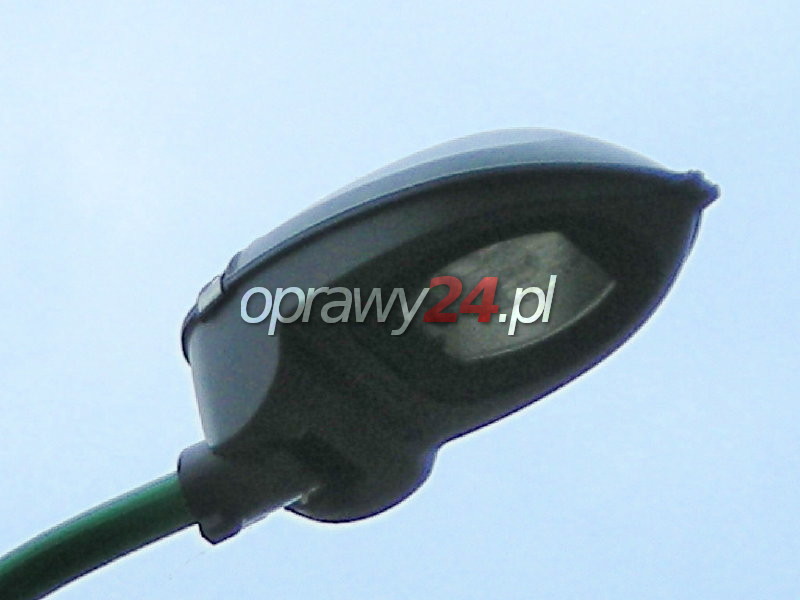

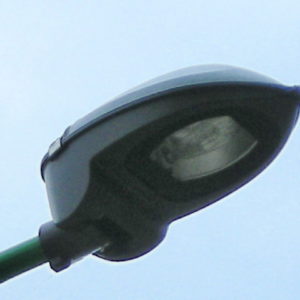

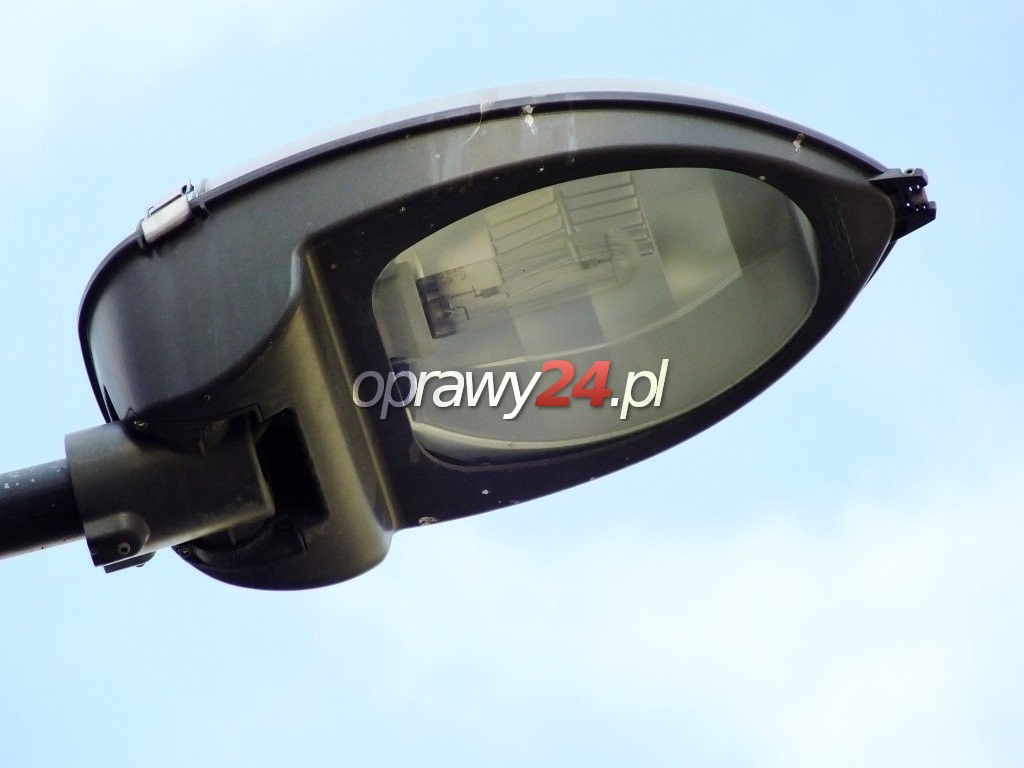

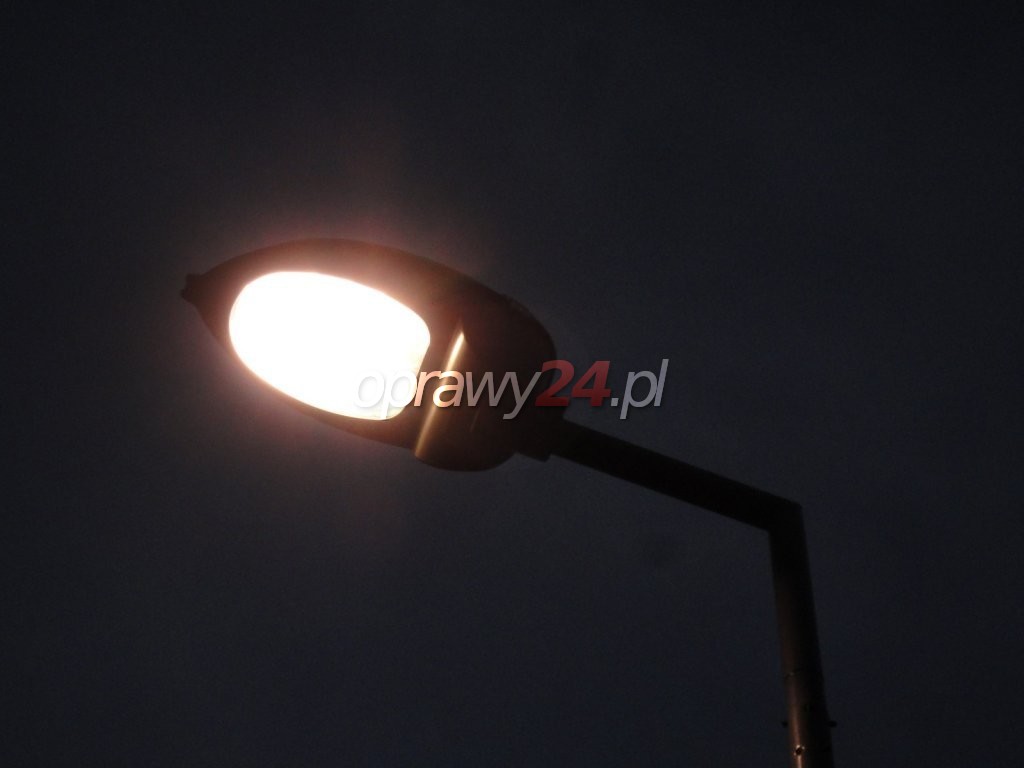

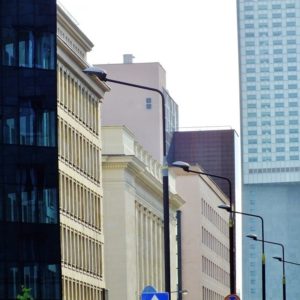

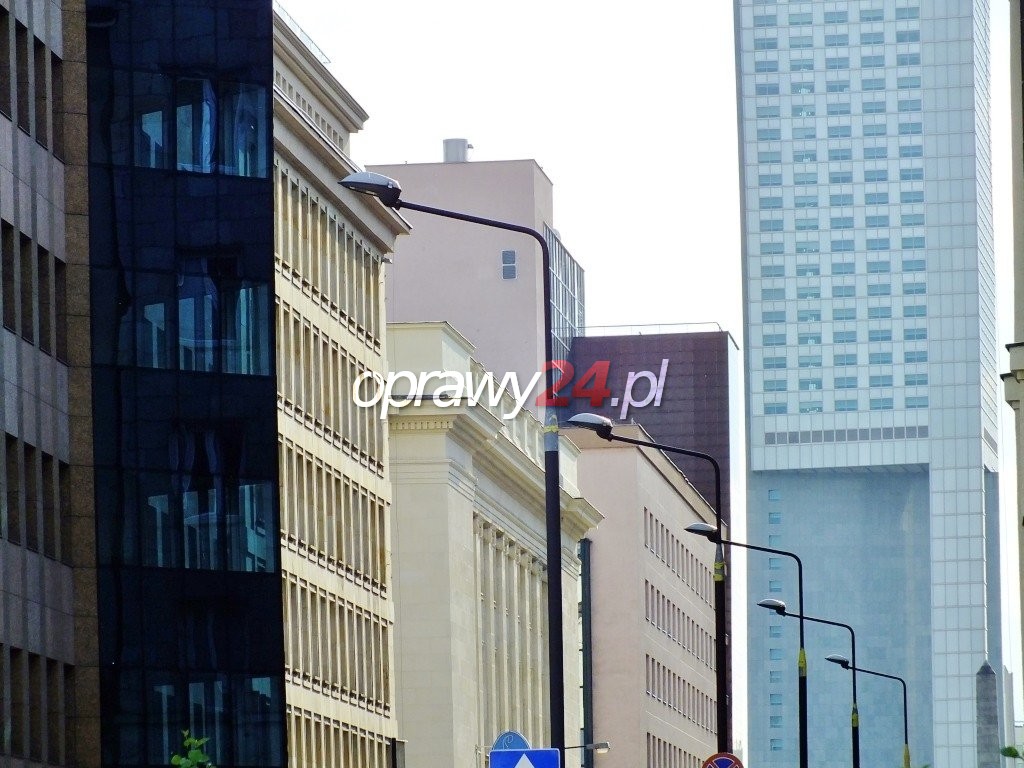

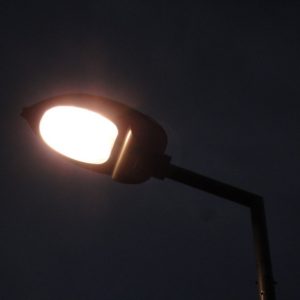

Zdjęcia:
