Autor: Konrad

Opis

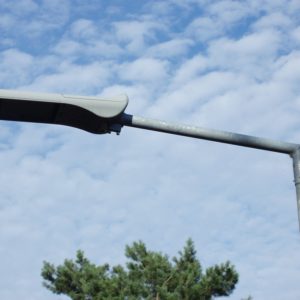

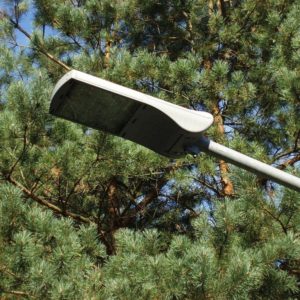

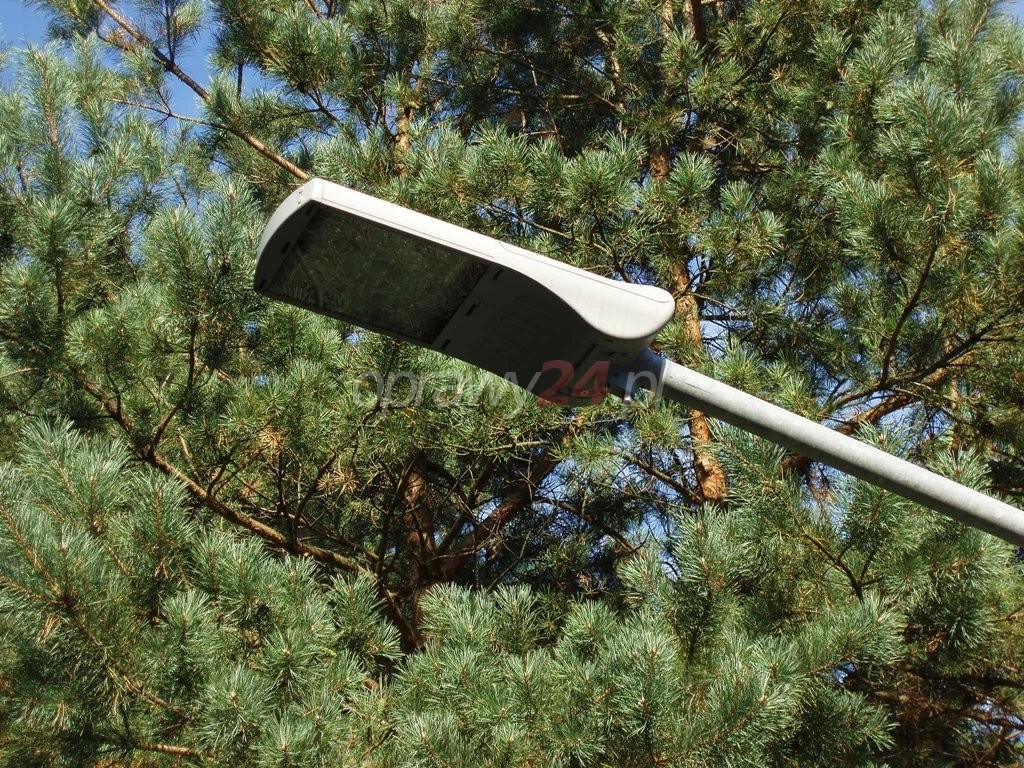

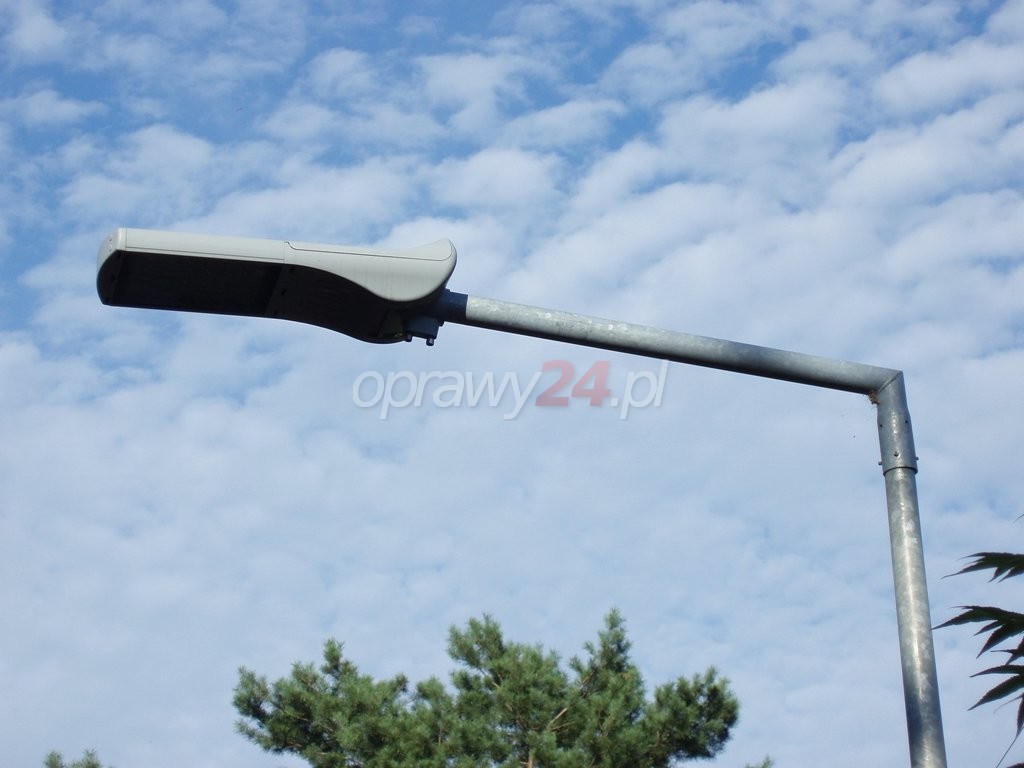

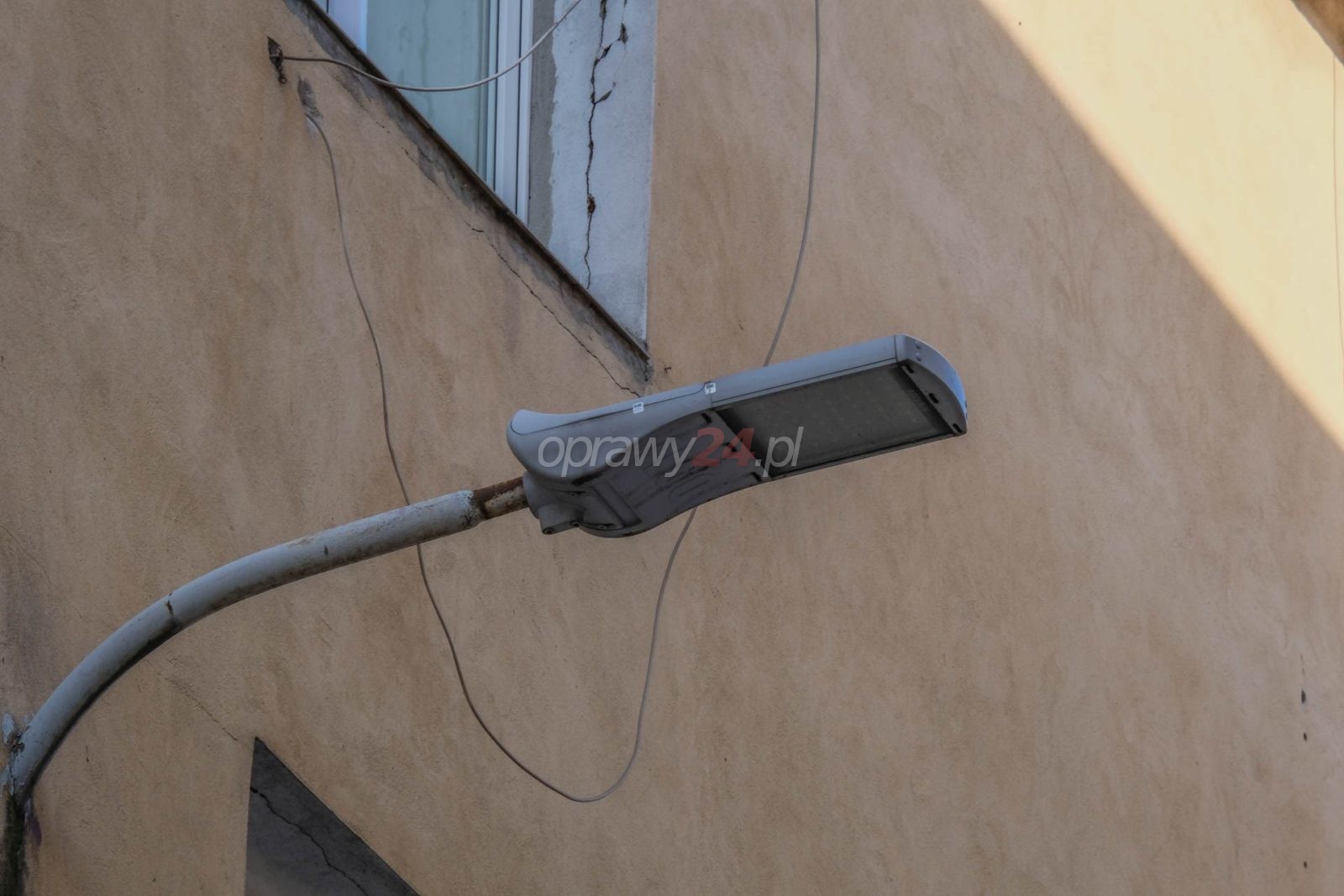

Zastosowanie. Oprawa była przeznaczona do oświetlenia dróg, ulic oraz innych terenów otwartych.
Budowa. Korpus oprawy jest wykonany z wysokociśnieniowego odlewu aluminiowego i pokrywany malarską powłoką proszkową. Oprawa składa się z komory optycznej i komory osprzętu. W Komorze optycznej znajduje się panel LED. Każda dioda LED jest wyposażona w indywidualny układ optyczny w postaci soczewki wykonanej z PMMA, który zapewnia precyzyjny kąt rozsyłu światła. Do wyboru było 5 rodzajów soczewek. Panel LED jest chroniony kloszem w postaci płaskiej szyby wykonanej ze szkła hartowanego. W komorze osprzętu znajduje się mikroprocesorowy zasilacz elektroniczny wyposażony w szereg zabezpieczeń. Może on być wyposażony w funkcje: automatyczna regulacja mocy w godzinach późnonocnych (regulacja prądu zasilania 10 – 100%), czujnik zmierzchu, czujnik ruchu. Istniała możliwość dowolnej konfiguracji cyklu pracy oprawy. Stopień szczelności: IP66. Regulowany uchwyt montażowy, wykonany z odlewu aluminiowego, pozwala za zamontowanie oprawy szczytowo bezpośrednio na słupie lub na wysięgniku o średnicy 42 ÷ 60mm. Ponadto istnieje możliwość regulacji nachylenia oprawy w zakresie -5°/+15° na pionowym słupie i -15°/+5° na wysięgniku poziomym.
Wersje. Oprawa była dostępna w pięciu rozmiarach. Źródłem światła oprawy jest wbudowany panel LED z diodami firmy Cree typu: XP-G, XP-E lub XR-E. Ilość diod LED w panelu: 14 – 140. Dostępne były trzy temperatury barwowe diod LED: dzienna biała (5000 – 8300K), neutralna biała (3700 – 5000K), ciepła biała (2600 – 3700K). Strumień świetlny pojedynczej diody LED w zależności od typu: 67,2 – 139 lm. Zakres mocy oprawy: 15 – 300 W.
źródło: www.elgo-li.pl

Dane Techniczne:

Zdjęcia:

Autor: Konrad

Autor: Paweł

Autor: Paweł
